Udstyr og betjeningselementer
Sammenhold illustrationen
1
med din motor for at lære placeringen af udstyr og
betjeningselementer.
A. Identifikation af motoren
Model,-type,- og kodenummer
B. Tændrør
C. Luftfilter, Cyklonisk
D. Luftfilter, Lav profil
E. Oliepind
F. Oliepåfyldning
G. Oliefilter
H. Olieaftapningsprop
I. Olietryksføler
J. Fingerskærm
K. Elektrisk starter
L. Startrelæ
M. Regulator/Ensretter
N. Karburator
O. Oliekøler(ekstraudstyr)
P. Lyddæmper (ekstraudstyr)
Q. Brændstofpumpe
R. Startkontakt *
S. Gasspjældsregulator *
T. Chokerreguleringsknap *
U. Brændstoffilter (ekstraudstyr)
* Nogle motorer og redskaber er udstyret med fjernbetjeninger. Se udstyrsmanualen for
information om fjernbetjeningernes placering og funktion.
Betjening
Oliekapacitet (se Specifikationer afsnittet)
Anbefalinger vedrørende olie
Vi anbefaler at bruge Briggs & Stratton Garanti-godkendte olier for den bedste ydelse.
Andre olier af høj kvalitet kanaccepteres, såfremtdisse hører underserviceklassificering
SF, SG, SH, SJ eller er af bedre kvaliteter. Anvend ikke specielle additiver.

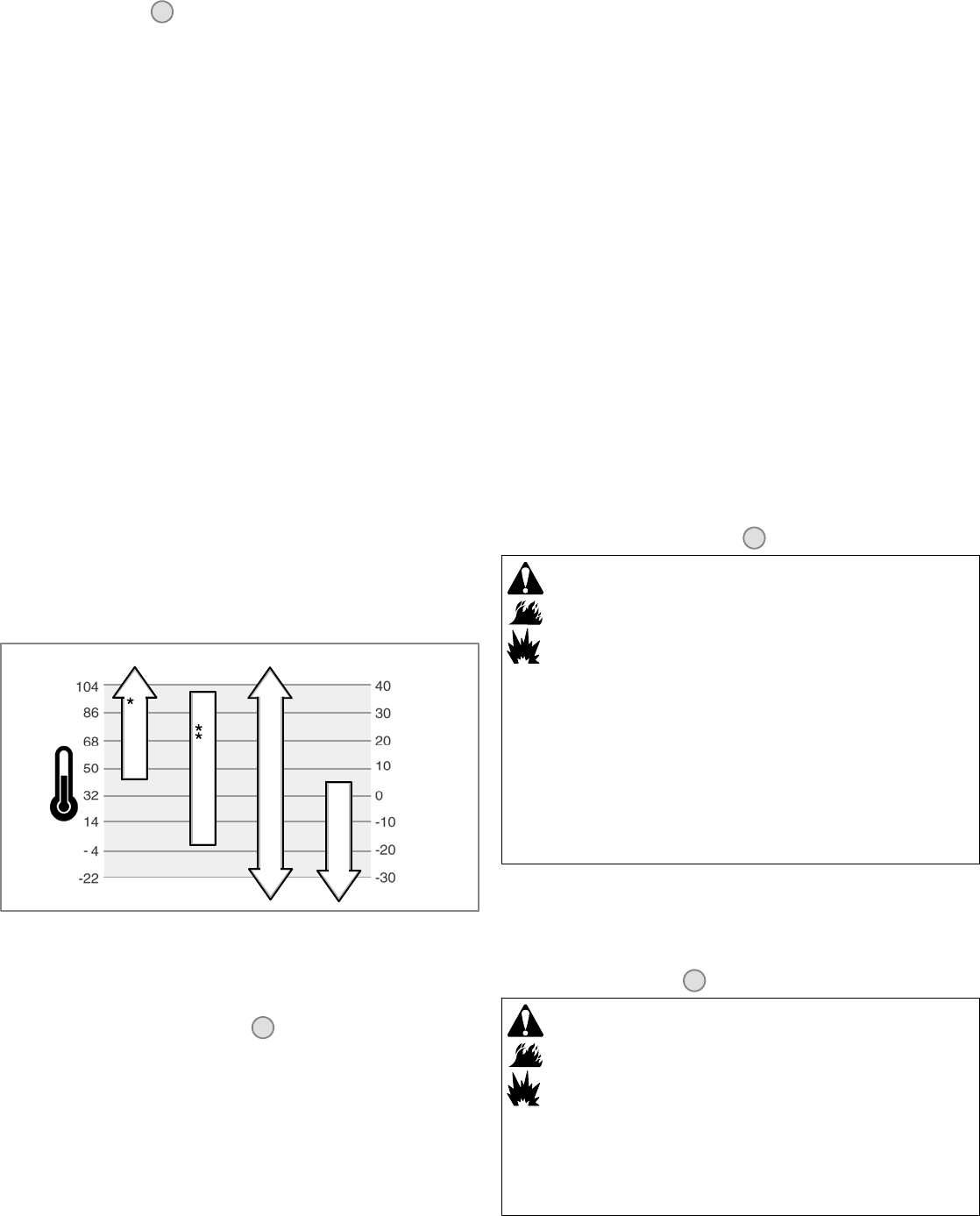

Udendørs temperaturer bestemmer motorens rette olieviskositet. Brug skemaet til at
udvælge den bedste viskositet for de forventede udendørs temperaturintervaller.
SAE 30
10W-30
Syntetisk 5W-30
5W-30
°F °C
* Hvis en SAE 30 olie benyttes ved temperaturer under 40°F(4°C), vil det resultere i
startproblemer.
** Ved temperaturer over 80°F(27°C) vil brugen af10W-30 medføreet olieforbrug, der
er højere end normalt. Kontrollér oliestanden hyppigere.
Kontrol/påfyldning af olie - Figur
2
Før påfyldning eller kontrol af olien
Sørg for, at motoren er vandret.
Rengør oliepåfyldningsområdet for eventuelt snavs.
1. Fjern oliepinden (A) og tør denne med en ren klud (Figur 2).
2. Sæt oliepinden tilbage, og spænd den fast.
3. Tag oliepinden ud, og kontrollér oliestanden. Kontrollér, at oliestanden er øverst på
mærket for fuld tank (B) på oliepinden.
4. Hvis oliestanden erlav, fyld langsomt olie indi motorens oliepåfyldning (C). Overfyld
ikke. Efter oliepåfyldning skal du vente et minut og derefter kontrollere oliestanden
igen.
5. Udskift og fastspænd oliepinden.
Beskyttelsessystem for lav oliestand (hvis monteret)
Nogle motorer er udstyret med en føler for lav oliestand. Hvis oliestanden er for lav, vil
føleren tænde for en advarselslampe eller stoppe motoren. Stop motoren, og følg
nedenstående trin, inden motoren startes igen.
Kontrollér, at motoren står plant.
Kontrollér oliestanden. Se afsnittet Kontrol/påfyldning af olie.
Hvis oliestanden er lav, efterfyldes den rette mængde olie. Start motoren, og
kontrollér at advarselslampen (hvis monteret) er aktiveret.
Hvis oliestanden ikke er lav, må motoren ikke startes. Kontakt en autoriseret Briggs
& Stratton forhandler for at få afhjulpet oliestandsproblemet.
Anbefalinger vedr. brændstof
Benzinen skal leve op til disse krav:
Ren, frisk,blyfri benzin.
Oktantal på mindst 87/87 AKI (91 RON). Hvis motoren skal anvendes i
højtbeliggende områder, henvises til nedenstående.
Benzin med op til 10 % etanol (gasohol) er acceptabelt.
FORSIGTIG: Der må ikke anvendes ikke-godkendt benzin, såsom E15 og E85. Der må
ikke blandes olie i benzinen, og motoren må ikke modificeres, så den kan køre med
alternative brændstoffer. Hvis der anvendes ikke-godkendt brændstof, vil motorens
komponenter blive beskadiget, og garantien på motoren bortfalder.
For at beskytte brændstofsystemet fra gummidannelse bland en brændstofstabilisator i
brændstoffet. Se afsnittet Opbevaring. Intet brændstof er ens. Hvis der opstår
problemer ved start eller ydelse, skift da brændstofleverandør eller skift
brændstofmærke. Denne motor er anerkendt til benzinbrug.
Emissionsreguleringssystemet for denne motor er EM (Engine Modifications) såkaldte
justeringer.
Anvendelse i højtbeliggende områder
Ved højder over 5,000 feet (1524 meters), kan der anvendes brændstof med et oktantal
på minimum 85 oktan/85 AKI (89 oktan). For at forblive certificeret til at opfylde
emissionskravene, skal der foretages justering til drift i højtbeliggende områder. Drift
uden denne justering vil resultere i nedsat ydelse, øget brændstofforbrug samt øget
emissionsniveau. Kontakt en autoriseret Briggs & Stratton forhandler vedrørende
information om justering til drift i højtbeliggende områder.
Betjening af motoren i højtbeliggende områder på under 2.500 fod (762 meter) med
sættet beregnet til anvendelse i højtbeliggende områder er ikke anbefalet.
Påfyldning af brændstof - Figur
3
ADVARSEL
Benzin og benzindampe er yderst brandfarlige og eksplosive.
Brand eller eksplosion kan medføre alvorlige forbrændinger eller
døden.
Påfyldning af brændstof
Sluk for motoren, og ladmotoren køle afi mindst 2minutter,før tankdækslet
fjernes.
Påfyld kunbenzin udendørs ellerpå et stedmed god udluftning.
Undlad atfylde for meget brændstof ibrændstoftanken. Undlad at fyldehelt
op til kanten på påfyldningsstudsen, således at der er plads til at brændstoffet
kan udvide sig.
Brændstof skalopbevares i sikkerafstand fra gnister, åbenild, vågeblus,
varme ogandre mulige antændelseskilder.
Foretag hyppigeeftersyn af brændstofslanger, tanken og tankdæksletsamt
fittings forrevner og utætheder. Udskift om nødvendigt.
Hvis du spilder benzin, så vent med at starte motoren, indtil benzinen er
fordampet.
1. Rengør brændstofdækselområdet for snavs og rester. Fjern brændstofdækslet (A,
Figur 3).
2. Fyld brændstoftanken (B) op med brændstof. Undlad at fylde helt op til kanten på
påfyldningsstudsen (C), således at der er plads til at brændstoffet kan udvide sig.
3. Genmontér tankdækslet.
Startafmotoren-Figur
4
ADVARSEL
Benzin og benzindampe er yderst brandfarlige og eksplosive.
Brand eller eksplosion kan medføre alvorlige forbrændinger eller
døden.
Startafmotoren
Sørg for, at tændrøret, lyddæmperen, tankdækslet og luftfilteret (hvis monteret)
er på plads og forsvarligt fastgjort.
Tørn ikke motoren, når tændrøret er afmonteret.
Hvis motoren er druknet, sættes chokeren (hvis monteret) i
”OPEN/RUN”-position (kør) og gasspjældsregulatoren i fast-position (hurtig),
hvorefter motoren tørnes, indtil den starter.
