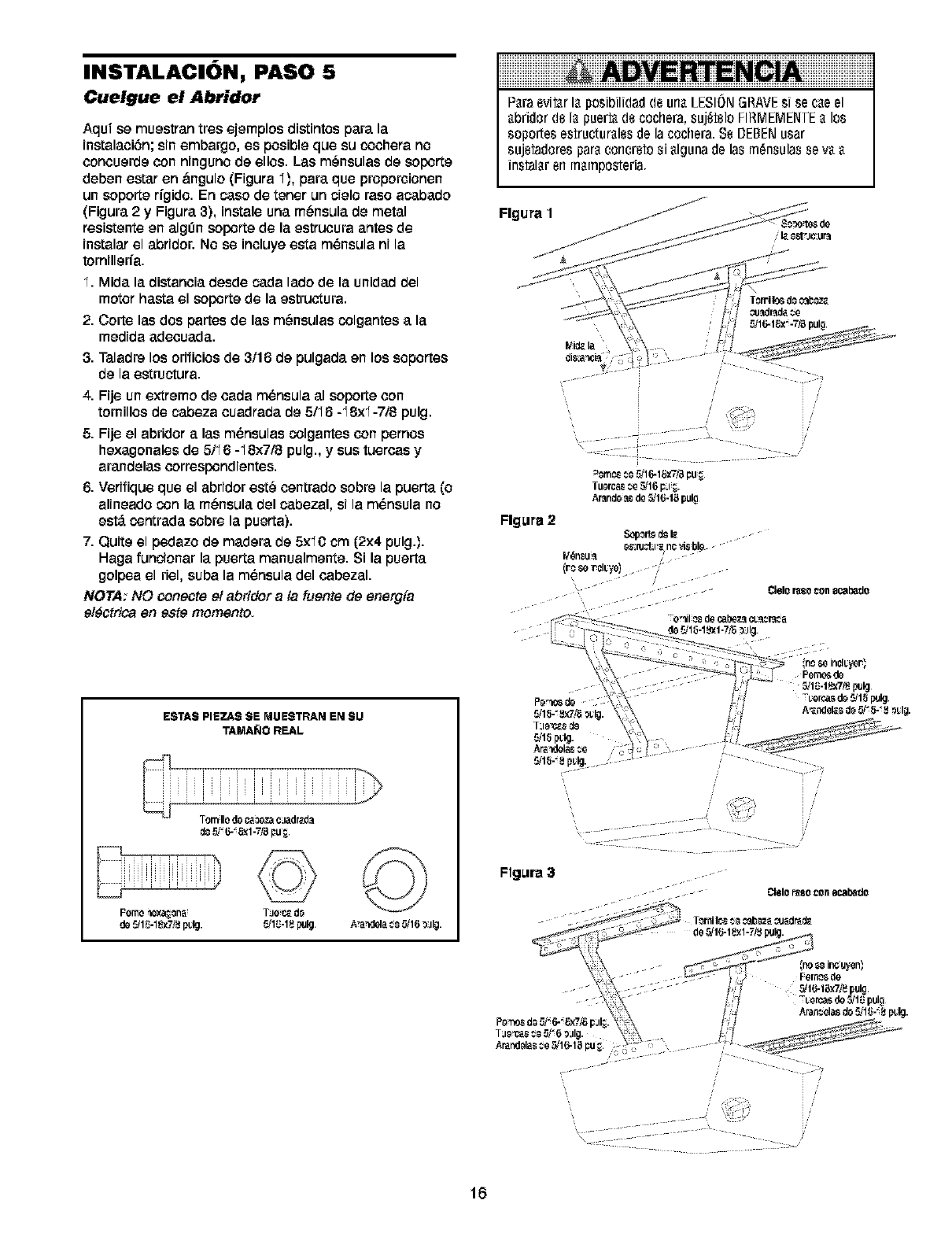

INSTALACION, PASO 5
Cuelgue el Abridor
Aquf se muestran tres ejemplos distintos para la
instalaciGn;sinembargo, es posible que su cochera no
concoerdeconninguno de ellos. Lasm_nsulas de soporte
deben estar en bngulo (Figura I), para que proporcionen
un soporte rfgido. En case de toner un cielo raso acabado
(Figura 2 y Figura 3), instale una m_nsula de metal
resistente en algOnsoporte de la estrucora antes de
instalar el abddor. No se incluye esta m_nsula ni la
tornillerfa.
I. Mida ladistancia desde cada lade de la unidaddel
motor hasta el Soportede la estructura.
2. Corte las dos partes de lag m_nsulas colgantes a la
medida adecoada.
3. Taladre los orificios de 3f16 de pulgada en los soportes
de la estructura.
4. Fije un extreme de cada mGnsulaal soporte con
tornillos de cabeza coadrada de5/I 6 -I8xl-7/8 pulg.
5. Fijeel abridor alas mGnsulascolgantes con pernos
hexagonales de 5/I6 -I8x7/8 pulg., y sus tuercas y
arandelas correspondientes.
6. Verifique que el abridor est6 centrado sobre la puerta (o
alineado con la mGnsuladel cabezal, si la mGnsulano
est,. contrada sobre la puerta).
7. Quite el pedazo de madera de 5xi0 cm (2x4 pulg.).
Hagafuncionar la puerta manualmente. Sila puerta
golpea el riel, suba la mGnsuladel cabezal.
NOTA: NO conecteetabridor a ta fuente de energ[a
el_ctrica en este memento.
ESTA$ PIEZA$ $E MUESTRAN EN $U
TAMAN0 REAL
C!Idr_.L_
d=£v'_6-_8xl-T/_ pu;
Perno_x_na T!le'_.do
de_1_-18x7_pLy. _1_'18pU_
A"a'vJela_s_16_!llg.
!!!!!!!!!!!!!!!
P_raevit_rI_posibilidaddeun_LESIONGRAVEsi sec_eel
abridordela puert_de cochera,suj_teloFIRMEMENTEalos
soportesestrucLuralesdela cochera.SeDEBENusar
sujetadoresparaconcretosialgunadelasm_nsulassevaa
instalarenmamposteda.
Flgura 2
S,c,ported_I_.
W_n_u_
(rese rclLye) /
/
_lelo I_80 =on 88alr_dO
Ftgura 3
_lelo i_SO con 88ab_dO
16
