8
MONTAGE
D
Fig. 8
Fig. 7
Fig. 9
A
B
E
F
H
G
J
Fig. 11
S
T
A
M
Fig. 12
Fig. 10
D
C

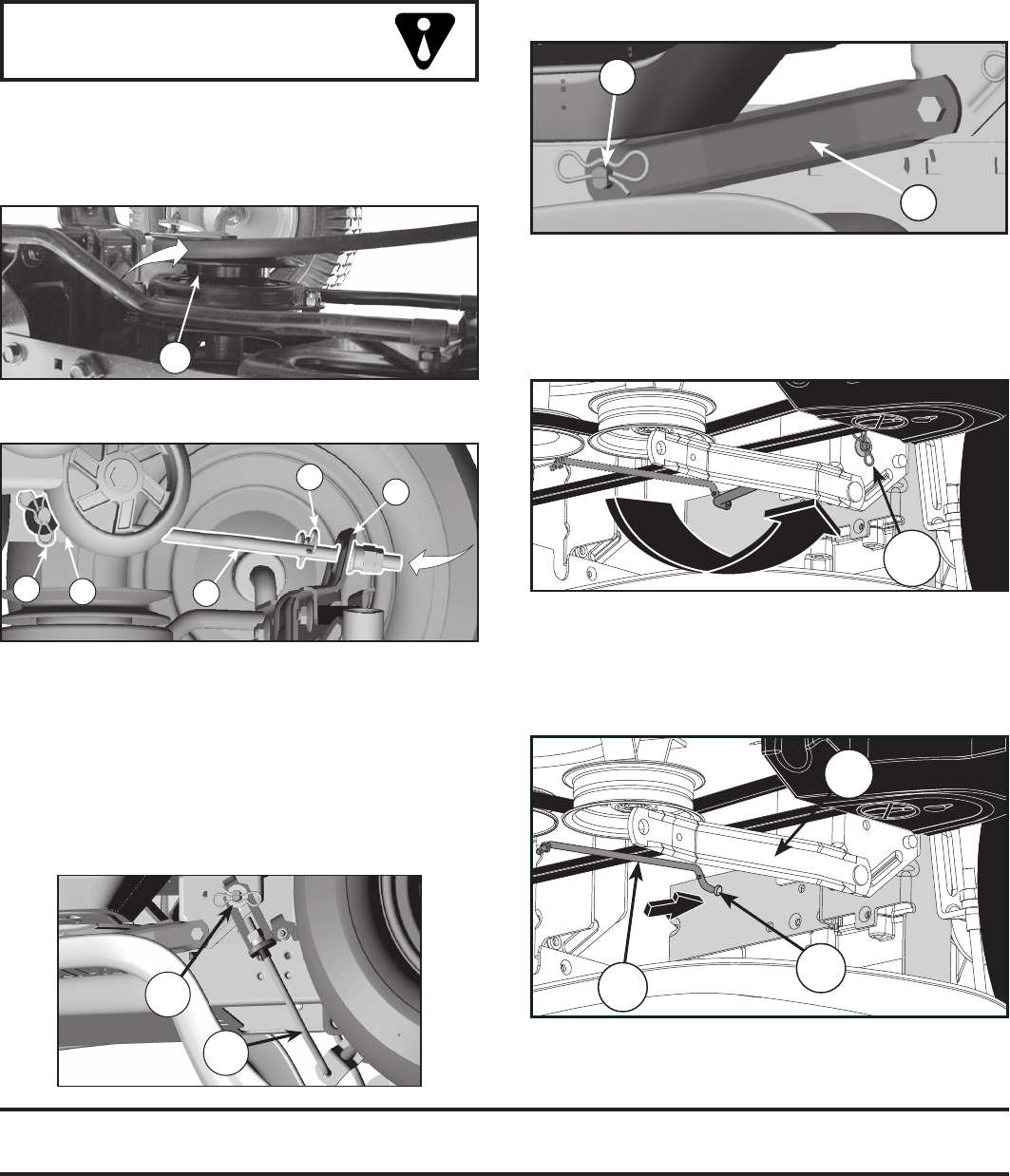

• INSTALLEZ D’ABORD LA BARRE ANTI-ROULIS (S).
• En commençant par le côté droit de la tondeuse, insérez la
barre anti-roulis dans l’orifice du support de transmission (T).
• Faites pivoter la barre vers vous et insérez l’autre extrémité
dans l’orifice à l’arrière du support arrière de la tondeuse
(D). Bougez la tondeuse au besoin pour insérer la barre.
• Fixez solidement en place à l’aide d’une rondelle et d’un
petit 5/16 ressort-arrêtoir, tel que montré.
• FIXEZ LES BRAS DE SUSPENSION LATÉRAUX DE LA
TONDEUSE AU CHÂSSIS - Placez l’orifice du bras sur la
tige (B) à l’extérieur du châssis du tracteur et fixez solidement
à l’aide d’un ressort-arrêtoir.
• Répétez de l’autre côté du tracteur.
• ATTACHEZ LES BIELLES ARRIÈRES (C) - Soulevez le coin
arrière de la tondeuse et positionnez la rainure du bras sur la
tige du support arrière(D) de la tondeuse et fixez fermement
à l’aide d’une rondelle et d’un ressort-arrêtoir.
• Répétez de l’autre côté du tracteur.
• Replacez le volant de sorte que les roues soient droites, vers
l’avant.
• FIXEZ LA BIELLE AVANT (E) - Commencez à la gauche du
tracteur. Insérez l’embout de l’assemblage de la bielle dans
l’orifice avant du support de suspension avant du tracteur
(F) et fixez fermement à l’aide d’un 7/16 ressort-arrêtoir (G)
par l’orifice de la bielle situé derrière le support.
• Insérez l’autre embout de la bielle (E) dans l’orifice du support
avant de la tondeuse (H) et fixez fermement à l’aide d’une
rondelle et d’un 5/16 ressort-arrêtoir (J).
• Dégagez la tige de tension de la courroie (K) de la manette
de verrouillage (L).
• Installez la courroie sur la poulie de l’embrayage avant (M).
IMPORTANT : Assurez-vous que la courroie est bien en place
dans les sillons des poulies de la tondeuse.
• Enclenchez la tige de tension de la courroie (K) de la manette
de verrouillage (L).
ATTENTION : La tige de tension de la cour-
roie possède un mécanisme à ressort. Tenez
fermement la tige et enclenchez-la lentement.
• Soulevez le levier de levage à sa position la plus haute.
• Si nécessaire, ajustez les roues de réglage avant d’utiliser
la tondeuse, tel que montré dans la section Fonctionnement
de ce manuel.
POUR INSTALLER LA COURROIE D’ENTRAÎNEMENT
DE LA LAME DE LA TONDEUSE
Suivez le procédé décrit dans la section “POUR REMPLACER
LA COURROIE D’ENTRAÎNEMENT DE LA LAME DE LA TON-
DEUSE” dans la section "Revision et Reglages" de ce manuel.
