2-1
DXC-190
Section 2
Service Overview

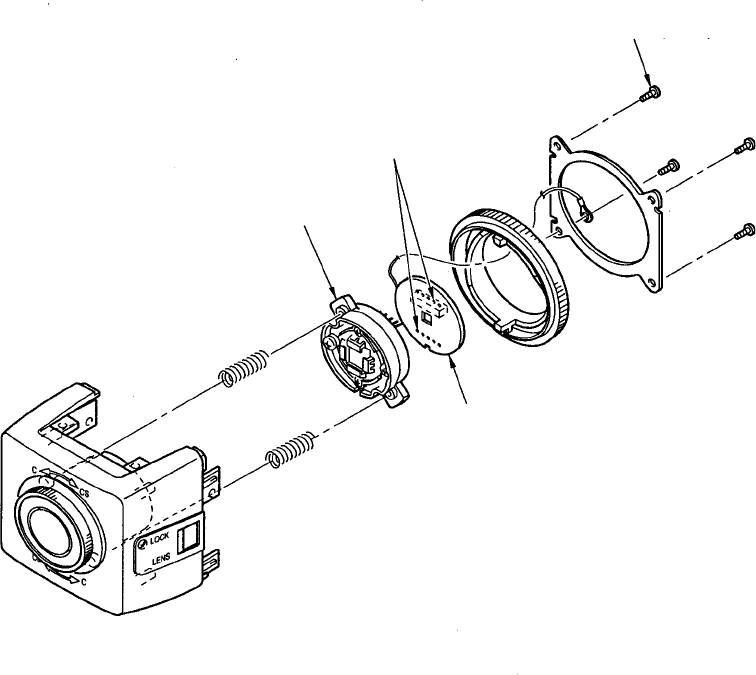

2-1. Removal of Filter Block ASSY
2-2. Initial Switch Setting
[|||||||] : factory setting
..
..
. Rear panel (CT-194 Board)
SW501 DC12V [OFF] ON
SW502 MODE A [B]
..
..
. Side panel (FC-75 Board)
SW401 AUTO-IRIS
[VIDEO]
DC
SW403 SHUTTER [0]
SW404 AE SPOT [0]
1 Four Screws (+B2 x 4)
BI-135 Board
2 Remove the solder Point
3 Filter Block ASSY
SW405 AGC OFF [AGC]
TURBO NORM [TURBO]
BLC OFF [BLC]
SHUTTER [OFF] SHUTTER
WHT BAL A [0] 1
B [0] 1
SHARP
[NORM]
SHARP
SC PHASE [0] 180
..
..
. C/CS adjusting ring [C] CS
