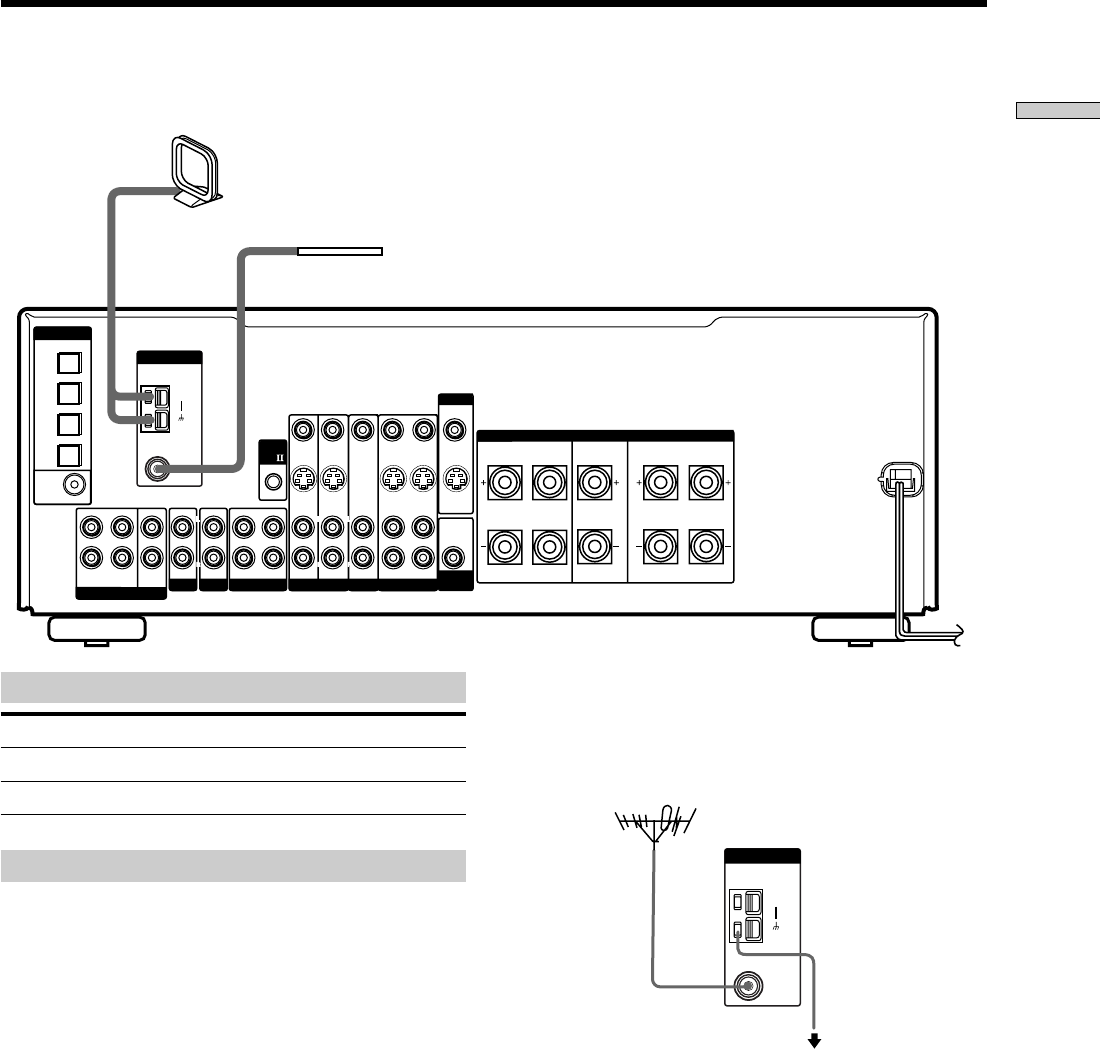

Conexión de componentes
Antena monofilar de
FM (suministrada)
Antena de cuadro de
AM (suministrada)
Importante
Si conecta el receptor a una antena exterior, póngala a
tierra como protección contra rayos. Para evitar la
explosión de gas, no conecte el conductor de puesta a
tierra a un tubo de gas.
Terminales para conectar las antenas
Conecte la En
Antena de cuadro de AM Los terminales AM
Antena monofilar de FM El terminal FM 75Ω COAXIAL
Notas sobre la conexión de antenas
• Para evitar la captación de ruido, mantenga la antena de
cuadro de AM alejada del receptor y de otros
componentes.
• Cerciórese de extender completamente la antena
monofilar de FM.
• Después de haber conectado la antena monofilar de FM,
manténgala lo más horizontalmente posible.
Conexión de antenas
z
Si la recepción de FM es deficiente
Utilice un cable coaxial de 75 ohmios (no suministrado) para
conectar el receptor a una antena de FM exterior, como se
muestra a continuación.
Antena exterior de FM
Conductor de
puesta a tierra (no
suministrado)
A tierra
Receptor
DIGITAL
MD/
TAPE
OUT
MD/
TAPE
IN
TV/SAT
IN
DVD/LD
IN
OPTICAL
DVD/LD
IN
COAXIAL
SUB
WOOFER
MULTI CH IN
FRONT SURROUND
SURROUND CENTER FRONT
R
L
CENTER
IN AUDIO IN AUDIO IN
S VIDEO
IN
VIDEO IN VIDEO IN VIDEO IN VIDEO OUT VIDEO OUTVIDEO IN
S VIDEO
IN
S VIDEO
OUT
S VIDEO
IN
S VIDEO
OUT
AUDIO IN AUDIO INAUDIO OUTOUT IN
IN
AUDIO
OUT
ANTENNA
AM
SUB
WOOFER
R
L
R
L
R
R
L
L
R
L
R
L
R
L
R
L
R
L
MD/TAPEAUX CD
TV/SAT DVD/LD VIDEO 2
MONITOR
CTRL
A1
VIDEO 1
SPEAKERS
IMPEDANCE USE 8 – 16
Ω
FM
75
Ω
COAXIAL
