Notice d’installation

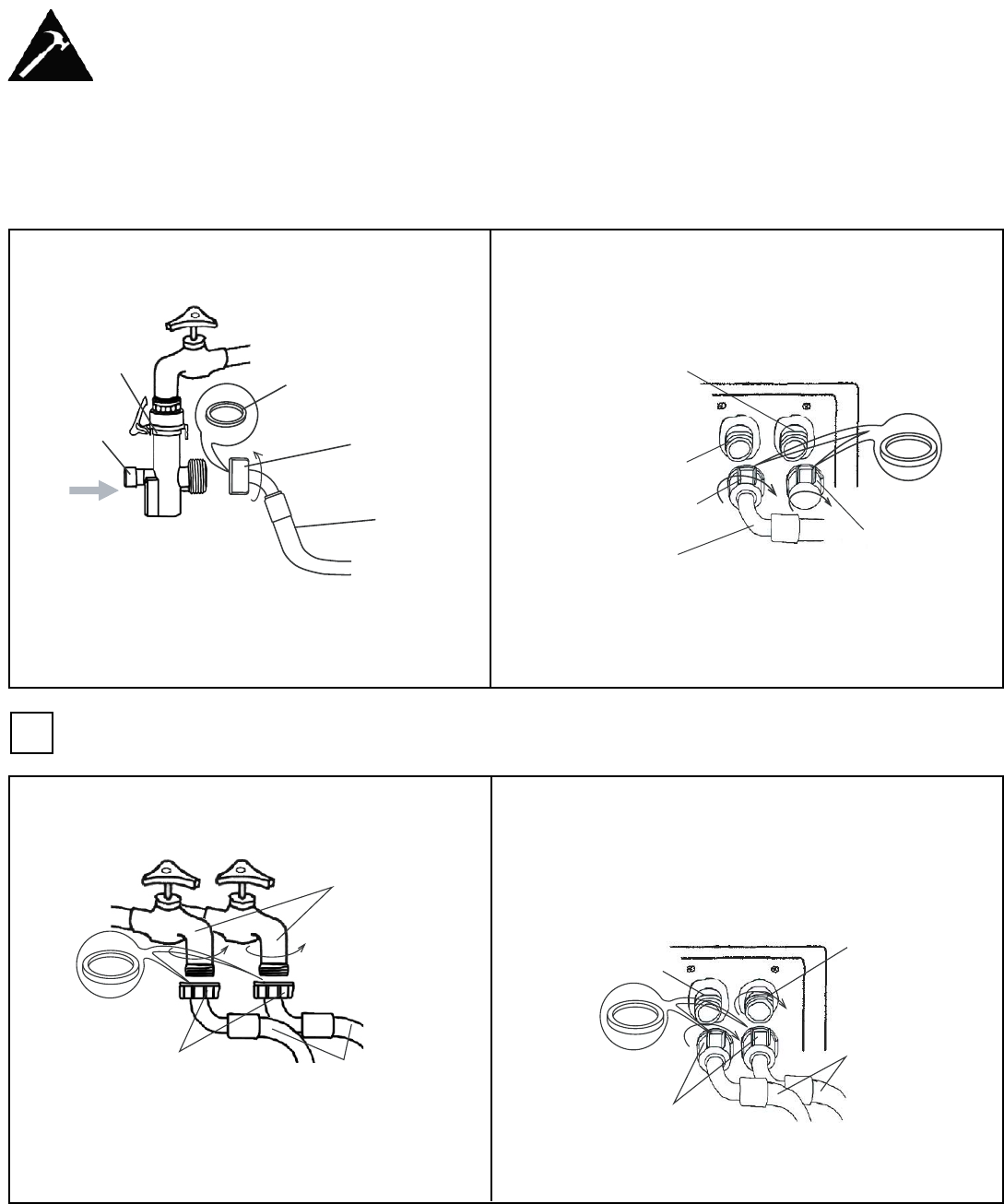

Branchez le tuyau d’admission au raccord en tournant
l’écrou de raccordement.
Assurez-vous qu’une bague
de caoutchouc se trouve à
l’intérieur de l’écrou de
raccordement.
Plaque
Bouton de
dégagement
Écrou de
raccordement
Tuyau
d’admission
Bague de
caoutchouc
Pour libérer le raccordement, fermez le robinet et appuyez
sur le bouton de dégagement pour supprimer la pression
de l’eau, puis tirez vers le bas sur la plaque.
RACCORDEMENT DU TUYAU
D’ALIMENTATION EN EAU
Ne dévissez pas le capuchon du raccord d’eau chaude situé sur
la soupape de mélange d’eau, mais raccordez l’autre extrémité
des tuyaux d’admission au raccord d’eau froide de la soupape
de mélange d’eau en tournant l’écrou de raccordement.
Raccord
d’eau chaude
Raccord
d’eau froide
Écrou de
raccordement
Tuyau
d’admission
Capuchon du
raccord d’eau
chaude
Bague de
caoutchouc
2
Dans le cas où l’alimentation en eau chaude et l’alimentation en eau froide sont disponibles, raccordez le tuyau d’admission
d’eau froide à l’eau froide et le tuyau d’admission d’eau chaude à l’eau chaude.
Branchez le tuyau d’admission au raccord du robinet en
tournant l’écrou de raccordement.
Robinet
Bague de
caoutchouc
Écrou de
raccordement
Tuyau
d’admission
Pour libérer le raccordement, fermez le robinet et mettez la
laveuse sous tension pour qu’elle fonctionne pendant 5
minutes, puis débranchez les tuyaux d’admission.
Dévissez le capuchon du raccord d’eau chaude situé dans la
soupape de mélange d’eau, puis raccordez l’autre extrémité
des tuyaux d’admission aux raccords de la soupape de
mélange d’eau en tournant l’écrou de raccordement.
Raccord d’eau
chaude
Raccord
d’eau froide
Tuyau
d’admission
Bague de
caoutchouc
Écrou de
raccordement
Remarque :
1. Ne serrez pas trop l’écrou et ne faussez pas le filetage afin d’éviter de provoquer la rupture du coude du tuyau d’admission.
2. Si une fuite se produit, vous devriez vérifier la présence d’un anneau de caoutchouc dans l’écrou.
