4. CONNECTION OF SERVO AMPLIFIER AND SERVO MOTOR
4 - 23

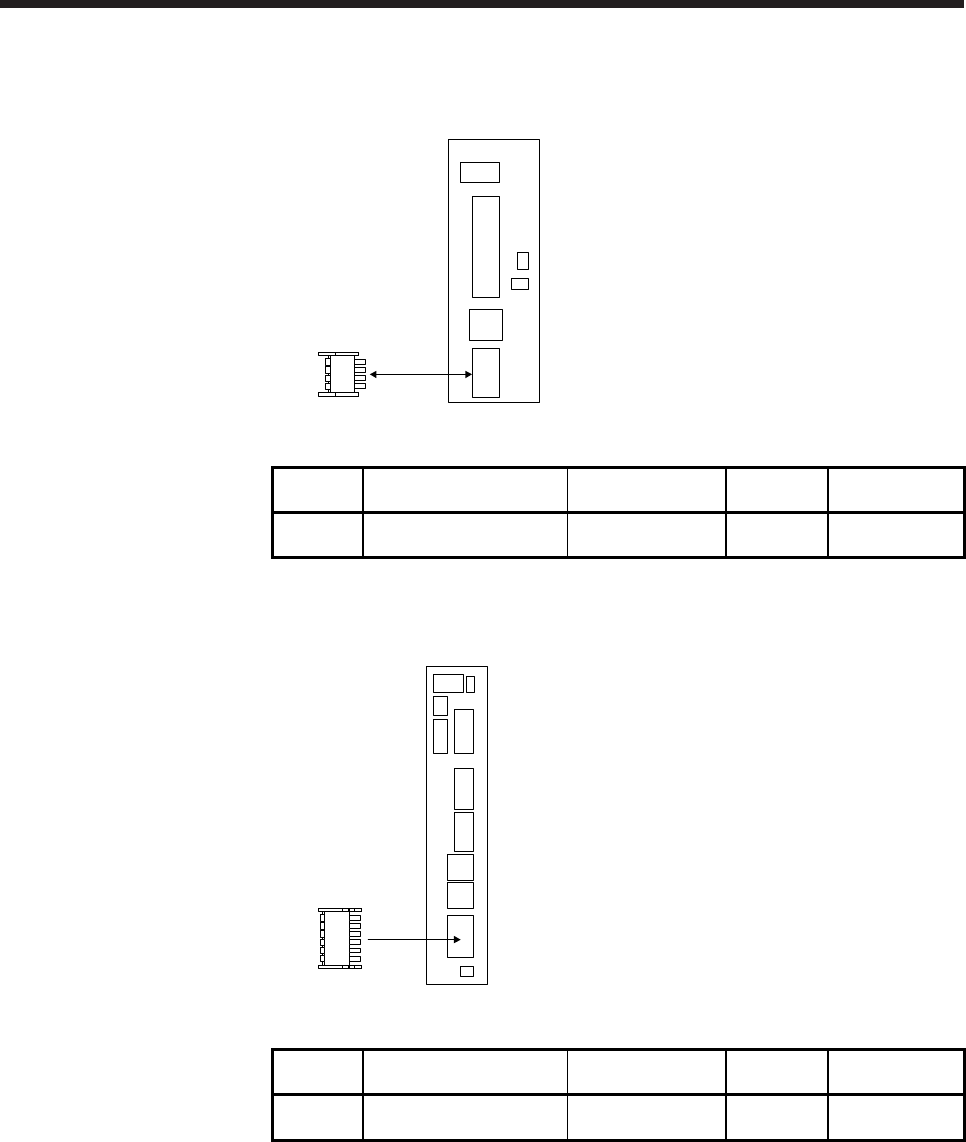

(e) Connector E
CNP1
MR-J4-03A6(-RJ)
servo amplifier
Table 4.5 Connector and applicable wire
Connector Receptacle assembly Applicable wire size
Stripped
length [mm]
Manufacturer
CNP1
DFMC 1,5/ 4-ST-3,5-LR
or equivalent
AWG 24 to 16 10 Phoenix Contact
(f) Connector F
CNP1
MR-J4W2-0303B6
servo amplifier
Table 4.6 Connector and applicable wire
Connector Receptacle assembly Applicable wire size
Stripped
length [mm]
Manufacturer
CNP1
DFMC 1,5/ 6-ST-3,5-LR
or equivalent
AWG 24 to 16 10 Phoenix Contact
